Et la lumière fut dans votre maison
La porte levante-coulissante QuinLine® est indispensable pour un habitat lumineux. Les grandes façades vitrées créent en effet un lien entre l’extérieur et l’intérieur. Que ce soit comme porte de balcon, de terrasse ou de jardin d’hiver, les portes levantes-coulissantes invitent la lumière du jour dans votre maison. De plus, le système QuinLine® est une solution peu encombrante, car il n’y a pas de battant de porte gênant dans la pièce. Les portes levantes-coulissantes de SCHMIDT sont fabriquées individuellement pour vous, avec les dimensions, les couleurs ou les équipements supplémentaires de votre choix. Cela est rendu possible grâce à la technique de sécurité sophistiquée avec une excellente isolation acoustique et thermique, jusqu’à la compatibilité avec les maisons passives. Avec nos solutions de seuils en aluminium, nous ne simplifions pas seulement les projets de rénovation, mais nous rendons également possible un habitat sans barrières. L’entraînement à moteur électrique dissimulé eVOMATIC®, qui peut être intégré dans Smarthome, offre un confort supplémentaire. Avec le système de porte levante-coulissante QuinLine®, toutes les portes vous sont ouvertes.
Le système
QuinLine®
Le système de profilés à 5 chambres QuinLine® est un système autonome, utilisé uniquement pour la construction de la QuinLine® 74 et de la QuinLine® 84. Techniquement étudié jusque dans les moindres détails, il offre de nombreuses possibilités d'utilisation comme porte de balcon, de terrasse ou de jardin d'hiver. La gamme propose un choix unique de largeurs et de profondeurs pour les portes levantes-coulissantes en PVC. Différentes variantes de seuil sont proposées : seuil standard ou rénové et seuil bas sans obstacle.
Termes importants
Composants de sécurité
Quand, où, pourquoi
Les besoins en sécurité de chacun sont différents. À cela s’ajoutent les conditions générales dans lesquelles se trouve une maison ou un appartement ou dans lesquelles la porte levante-coulissante a été mise en place. La classe de résistance (RC) indique en général la durée pendant laquelle un élément de construction peut résister à des tentatives d’effraction. Les classes de résistance sont régies par la norme DIN EN 1627.La norme RC 2 N indique par exemple que les portes levantes-coulissantes équipées d’éléments retardant les effractions doivent résister pendant au moins trois minutes à des outils simples tels qu’un tournevis, une cale et des tenailles. Nous recommandons cette classe de résistance pour toutes les portes levantes-coulissantes utilisées au rez-de-chaussée ou facilement accessibles.
Isolation thermique
jusqu’à la compatibilité avec les maisons passives
Avec la bonne porte levante-coulissante, vous pouvez économiser de l’argent en termes de besoins énergétiques. En effet, en plus d’une isolation appropriée, de bonnes fenêtres et portes-fenêtres jouent par exemple un rôle prépondérant. Dans les maisons à basse énergie, la valeur U, qui correspond au flux de chaleur à travers un élément de construction, ne doit pas dépasser Uw 1,2 W/(m²-K) pour les fenêtres/portes levantes-coulissantes. Pour les maisons passives, la valeur U doit être inférieure à Uw 0,80 W/(m²K) pour les fenêtres/portes levantes-coulissantes.
Avec un coefficient Uw 0,82 W/(m²K), la porte levante-coulissante QuinLine® 74 de SCHMIDT est adaptée aux maisons à faible consommation d’énergie. La porte levante-coulissante QuinLine® 84 s’accommode des épaisseurs de verre plus importantes et son coefficient U est de Uw 0,71 W/(m²K), ce qui la rend compatible avec les maisons passives.
Isolation acoustique
pour un habitat agréable
Pour bien dormir la nuit, il est essentiel de disposer d’une protection adaptée contre le bruit. Notre porte levante-coulissante QuinLine® isole jusqu’à 44 dB (décibels), ce qui correspond généralement à la plage des bruits normaux et perçus comme agréables.
Exemples de bruits et de valeurs en décibels correspondants :
- 10 db : respiration, bruissement de feuille
- 70 db : aspirateur, robinet qui coule
- 110 db : tronçonneuse, musique en discothèque
Exemples de configuration : la porte levante-coulissante QuinLine est fabriquée individuellement pour votre utilisation.
Les possibilités de configuration vont de la taille aux accessoires spéciaux, en passant par le type d’ouverture et les couleurs. Nous avons rassemblé quelques exemples pour vous aider à mieux comprendre ce qui pourrait convenir selon les conditions. N’hésitez pas à demander conseil au fabricant de fenêtres de votre choix.
Exemple de configuration pack familial
Les familles sont souvent très agitées. Les petits sortent en courant et rentrent en courant. Selon notre expérience, les composants suivants sont recommandés pour l’utilisation d’une porte levante-coulissante QuinLine® dans les familles avec de jeunes enfants.
Seuil bas
- Permet un passage facile sans risque de trébucher
- Différence de hauteur minimale de 4,5 mm entre le point le plus haut du rail de roulement et le niveau du sol fini
Arrêt progressif – amortisseur en butée
- Freinage sûr et arrêt du vantail coulissant avant d’atteindre la position finale
- « Prévention des défauts de construction et
moindre risque d’écrasement »
Pack confort
- Permet d’ouvrir et de fermer très facilement la porte levante-coulissante
- « Recommandé à partir d’un poids de vantail
de 200 kg »
La poignée béquille verrouillable
- Lorsque les enfants en bas âge ne doivent pas encore quitter la maison seuls
Exemple de configuration pack accessibilité : penser dès aujourd’hui à demain
Avec le pack accessibilité, vous assurez un passage sans encombre de l’extérieur à l’intérieur. Cela peut devenir important avec l’âge, mais c’est également utile pour les jeunes enfants ou les personnes handicapées.
Seuil bas
- Exécution de seuil pour une accessibilité selon DIN 18040 possible
- Permet une différence de hauteur minimale de 4,5 mm entre le point le plus haut du rail de roulement et le niveau du sol fini
Profil de recouvrement de seuil 0°
- Assure un passage harmonieux de l’extérieur vers l’intérieur
Pack confort
- Permet une ouverture et une fermeture particulièrement faciles de la porte levante-coulissante
- Recommandé à partir d’un poids total d’aile de 200 kg
Poignée tournante Rondo rallongée et engrenage
- Poignée tournante Rondo rallongée (L = 400 mm) en acier inoxydable avec forces de commande réduites
- Mécanisme adapté aux personnes handicapées avec une hauteur de poignée de 847 mm (en partant du bord inférieur du vantail coulissant au milieu de la poignée)
Entraînement électrique eVOMATIC
- Ouverture et fermeture automatiques par simple pression sur un bouton
- Utilisation ludique grâce à un clavier et, en option, à une télécommande radio
- En cas de recours à ’entraînement eVOMATIC®, il est possible de renoncer au pack confort et à la poignée tournante rallongée.
- eVOMATIC® utilisable uniquement avec QuinLine® 84

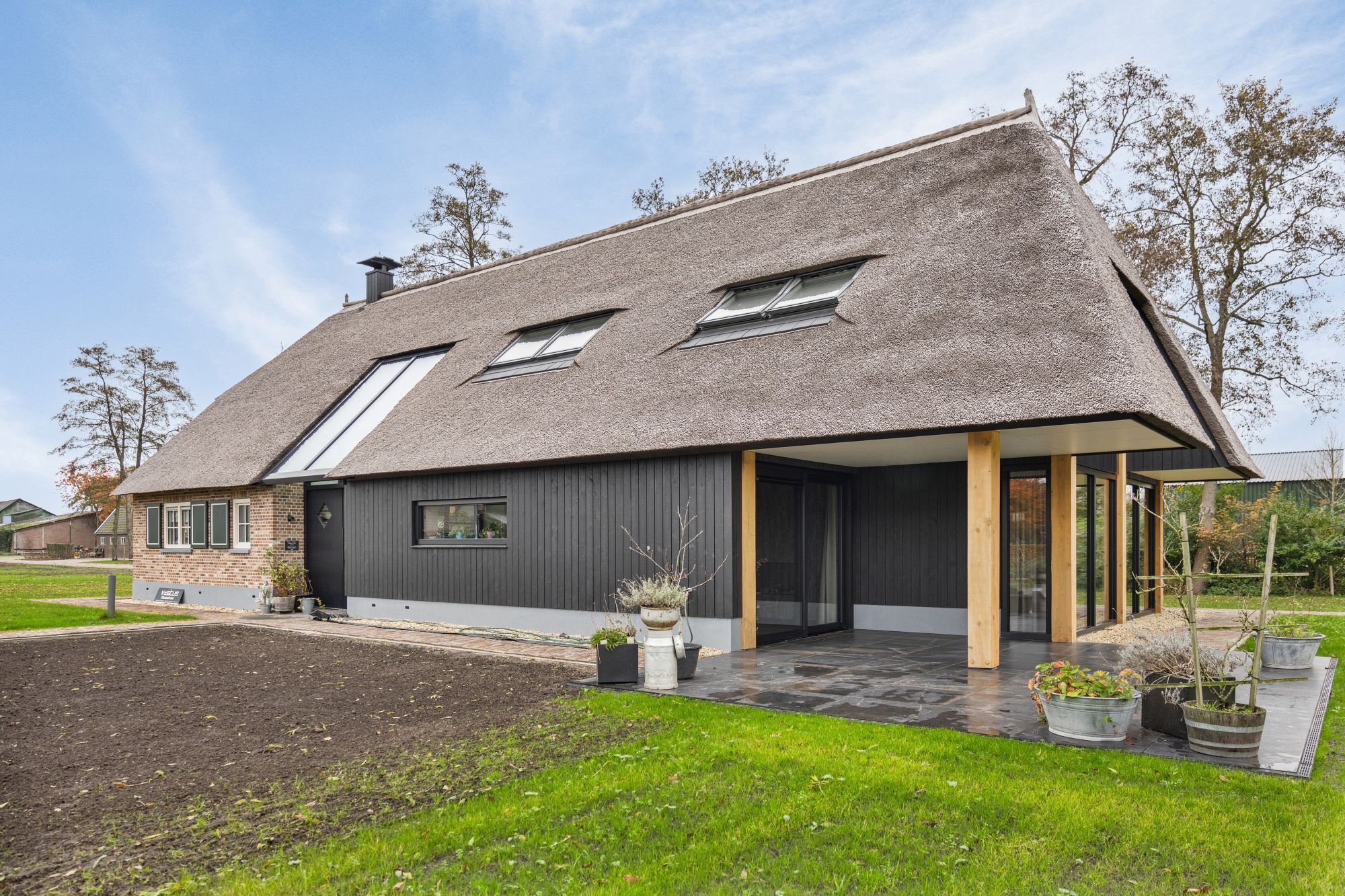

Références
