Ce n'est pas la taille qui compte, mais la technique.
Les murs de faible épaisseur ne sont pas rares dans les rénovations de bâtiments existants, ni dans les nouvelles constructions. C'est là qu'intervient la QuinLine® 74. Avec une profondeur d'huisserie de seulement 174 mm, la porte levante coulissante de SCHMIDT est la solution appropriée. Malgré la faible profondeur de construction, il est possible de recevoir des vitrages fonctionnels jusqu'à 46 mm d'épaisseur. Cela permet une excellente isolation thermique jusqu'à satisfaire aux exigences des maisons à faible consommation d'énergie.
- Faible profondeur d'huisserie de 174 mm
- Prise en charge de vitrages fonctionnels jusqu'à 46 mm d'épaisseur
- Excellente isolation thermique - Uw jusqu'à 0,82 UW(m²/K)
- Dimensions jusqu'à 7 m de large et 2,50 m de haut
- Design fin des vantaux avec une vue de profil de 88 mm
- Seuil de rénovation possible : remplacement d’anciennes portes levantes-coulissantes sans fraisage
Modes d'ouverture
La porte levante-coulissante se décline en de nombreuses variantes, disponibles en systèmes de 2 à 4 parties.
Selon le produit, la façade peut être ouverte de différentes manières, par exemple avec un ou deux battants coulissants ouvrant à droite ou à gauche. Nos façades ont un point commun : elles sont peu encombrantes.
Vous pouvez lire plus d’informations sur les variantes dans la brochure.

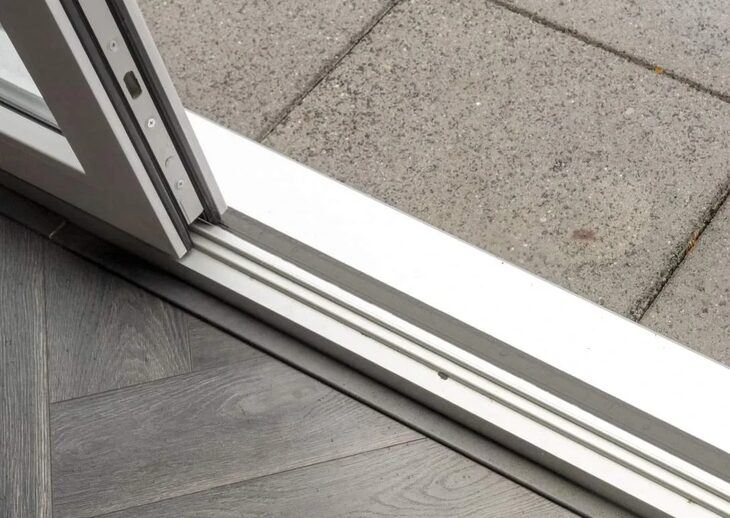

Découvrez le monde des seuils
SCHMIDT vous propose une diversité de variantes et une qualité de solutions de seuils unique en son genre. L'aluminium en est le matériau de base. La grande résistance au déplacement offerte par une double rupture de pont thermique et de strictes tolérances de fabrication offrent une stabilité durable, ce qui se répercute également sur la fonctionnalité. Utiliser ce vantail coulissant facile à manœuvrer est donc un jeu d'enfant. Une meilleure isolation thermique est obtenue grâce à la séparation thermique des chambres de seuil et des barres isolantes avec de la mousse de polyuréthane. Le chaud et le froid n’ont donc aucune place. Différentes solutions de seuils peuvent être utilisées en fonction des besoins. SCHMIDT propose un seuil de rénovation unique qui permet par exemple, de remplacer facilement les anciennes portes levantes-coulissantes sans avoir à effectuer de fraisage poussiéreux.
Seuil standard
Le seuil standard en aluminium est la base de nos solutions de seuils.
- Grande résistance au déplacement grâce à la séparation duothermique
- Stabilité durable
- Isolation thermique accrue grâce à des tiges d’isolation avec de la mousse polyuréthane
- Seuil en saillie en aluminium en option avec une portée de 49, 80, 116 ou 140 mm
Seuil bas
- « Version accessible » à tous selon la norme DIN 18040 possible sur site
- Permet une différence de hauteur minimale de 4,5 mm entre le point le plus haut du rail et le niveau du plancher fini
Seuil de rénovation
Le seuil de rénovation facilite le remplacement des anciennes portes levantes-coulissantes dans le cadre de la réhabilitation.
- Le fraisage de la chape n’est
- Profondeur d’encastrement à partir de 140/174 mm
- Les pieds à clipser permettent l’utilisation de profilés d’élargissement pour compenser la hauteur de la structure de plancher existante
- Disponible uniquement pour QuinLine® 74
Seuil standard avec butée extérieure
Le seuil à double rupture thermique en aluminium avec butée extérieure répond à toutes les exigences à remplir par les éléments de porte ras de sol à seuil plat.
- Corps de base du seul avec aile extérieure du profilé en aluminium
- Surface de raccordement de 50 mm de haut en aluminium, sans changement de matériau et sans joint de profilé – permet une étanchéité professionnelle avec de la résine liquide
- Transmission durable de la charge en liaison avec un profilé de socle hautement isolé
thermiquement et imputrescible
Seuil bas avec profilé de recouvrement 0°
- Version accessible à tous selon la norme DIN 18040 possible sur site
- Permet une différence de hauteur minimale de 4,5 mm entre le point le plus haut du rail et le niveau du plancher fini
- Le profilé de recouvrement de seuil 0° assure une transition harmonieuse entre l’extérieur et l’intérieur
Seuil noir en E6 / C35 anodisé
Une impression d’ensemble parfaitement harmonieuse pour répondre aux hautes exigences d’aménagement.
- Fonctionnement éprouvé du seuil standard en aluminium
- Disponible pour le système de porte levantecoulissante QuinLine® 74 avec seuil standard
Commutateur magnétique
Grâce à des modules de sécurité modernes, comme l’interrupteur magnétique, vous empêchez les hôtes indésirables d’entrer dans votre bâtiment.
- Surveillance sans contact de la fermeture du vantail coulissant
- Certificat VDS pour les systèmes de détection d’intrusion de classe C
- Montage en usine sur demande ou disponible en tant que simple kit de mise à niveau
- Invisible de l’extérieur lorsque la porte est fermée
- Intégrable dans la technologie smart home
Contact de transition électronique
Votre sécurité personnelle peut être considérablement améliorée grâce à la surveillance électronique des vitres de vos éléments de portes levantes-coulissantes.
- Raccordement sans contact de capteurs de bris de verre, sans passage de câble ni verre alarme, à une centrale d’alarme anti-intrusion
- Transmission inductive de signaux et d’énergie
- L’émetteur avec câble à 6 pôles et le récepteur sont intégrés dans la construction du profilé
Arrêt progressif – amortisseur en butée
L’amortisseur en butée pose de nouveaux jalons pour une sécurité d’utilisation maximale lors de la fermeture et de l’ouverture mécaniques de la porte levante-coulissante.
- Novateur amortisseur en butée, intégré au profilé
- Utilisable à partir d’un poids total de vantail de 100 et jusqu’à 400 kg
- Freinage sûr et arrêt du vantail coulissant avant d’atteindre la position finale
- Utilisation intuitive et mise en service immédiate
- Silencieux et sans entretien
- Prévention des défauts de construction et moindre risque d’écrasement
Pack confort
Le pack confort comprend aussi bien des ressorts de traction que des amortisseurs de transmission et sert à ouvrir et fermer les portes levantescoulissantes avec la plus grande facilité.
- Ressort de traction pour réduire sensiblement les efforts de l’utilisateur lors de l’ouverture
- Amortisseur de mécanisme pour un abaissement contrôlé du vantail coulissant dans un mouvement particulièrement doux et fluide
- Recommandé à partir d’un poids de vantail de 200 kg
Mécanisme de verrouillage à crochet
En tant qu’alternative au mécanisme à pêne classique, le mécanisme de verrouillage à crochet permet de renoncer entièrement aux pênes dans la zone de passage de la porte levante-coulissante.
- Pas de pêne : pas d’accrochage possible
- Le crochet conique tire le vantail dans la position requise
- La pression d’application peut être réglée directement sur la gâche : les tolérances de hauteur sont ainsi compensées
- Le mécanisme de verrouillage à crochet peut être utilisé jusqu’aux exigences de la classe RC 2
Différences entre les systèmes
Deux profondeurs de construction, une base - le système de profilés à 5 chambres QuinLine® est un système autonome, utilisé uniquement pour la construction des QuinLine® 74 et QuinLine® 84. Le tableau ci-dessous montre les principales différences.
Références
Vous avez des questions ?
Nous sommes à votre disposition pour répondre à toutes vos questions sur nos produits et services. N’hésitez pas à nous contacter.
Sécurité
La porte levante-coulissante QuinLine® n'offre aucune marge de compromis en matière de sécurité. De la variante à deux pièces à celle à quatre pièces, tous les types de construction de la classe de résistance RC 1 N à RC 3 sont testés et certifiés selon la norme DIN EN 1627.
Gamme de couleurs
Pour la conception des couleurs de la porte levante-coulissante QuinLine®, vous pouvez choisir parmi une multitude de films décoratifs haute performance. Les doublages en aluminium peuvent être revêtus de presque toutes les couleurs. Selon vos goûts.
